چگونه یک انکودر خطی را روی ریل های خطی سنگین نصب کنیم؟

نصب یک رمزگذار خطی بر روی ریل های خطی سنگین یک فرآیند بسیار مهم است که به دقت و برنامه ریزی دقیق نیاز دارد، به خصوص در کاربردهای صنعتی که دقت در آنها اهمیت بالایی دارد. به عنوان یک تامین کننده ریل خطی سنگین، من اهمیت این کار را درک می کنم و اینجا هستم تا شما را در مراحل نصب گام به گام راهنمایی کنم.

1. درک اجزاء

قبل از شروع نصب، داشتن درک روشنی از اجزای درگیر ضروری است. یک سیستم ریلی خطی سنگین معمولاً از خود ریل، بلوک های بلبرینگ و یک رمزگذار خطی تشکیل شده است. رمزگذار خطی وظیفه ارائه بازخورد موقعیت دقیق را بر عهده دارد که برای کاربردهایی مانندراهنمای خطی بار بالا.

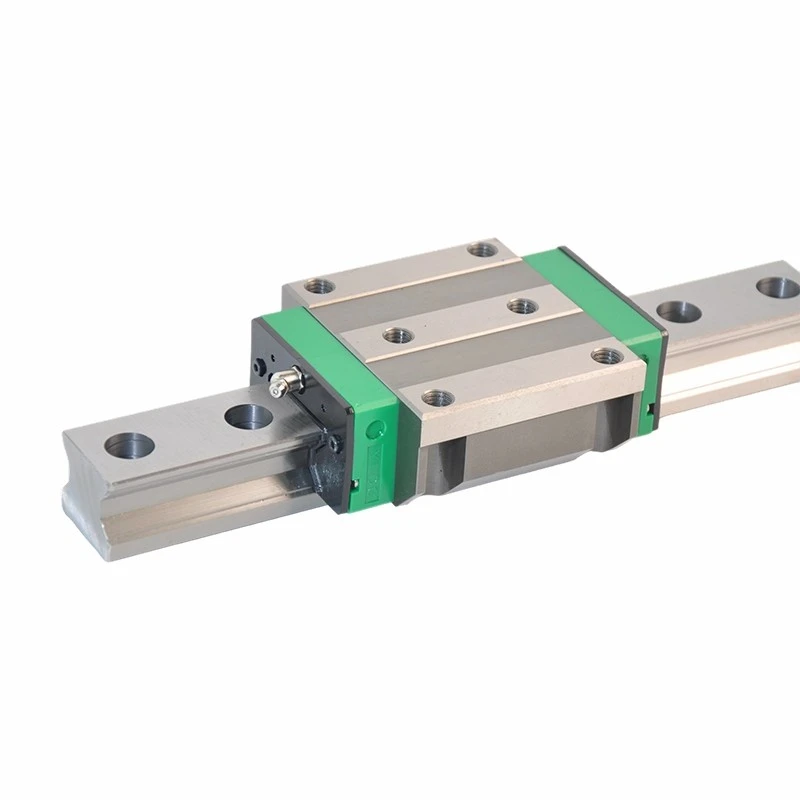

• ریل خطی سنگین: این پایه و اساس سیستم است و سطح صاف و پایداری را برای حرکت بلوک های بلبرینگ فراهم می کند. برای تحمل بارهای زیاد و شرایط سخت عملیاتی طراحی شده است.
• بلبرینگ بلوک: اینها قطعات متحرکی هستند که روی ریل سوار می شوند. آنها حاوی بلبرینگ هایی هستند که اصطکاک را کاهش می دهند و امکان حرکت خطی صاف را فراهم می کنند.
• رمزگذار خطی: این دستگاه موقعیت بلوک بلبرینگ را در امتداد ریل اندازه گیری می کند. بسته به الزامات برنامه، می تواند افزایشی یا مطلق باشد.

2. آماده سازی قبل از نصب

آماده سازی مناسب کلید نصب موفق است. در اینجا مراحلی وجود دارد که باید انجام دهید:

2.1 بازرسی

• ریل را بازرسی کنید: ریل خطی سنگین را به دقت بررسی کنید تا هر گونه علائم آسیبی مانند خراش، فرورفتگی یا تغییر شکل وجود داشته باشد. هر گونه نقص می تواند بر عملکرد رمزگذار و سیستم کلی تأثیر بگذارد.
• رمزگذار را بررسی کنید: رمزگذار خطی را برای هرگونه آسیب فیزیکی، شل شدن اتصالات یا علامت گذاری نادرست بررسی کنید. اطمینان حاصل کنید که همه اجزا در شرایط خوبی هستند.

2.2 تمیز کردن

• ریل را تمیز کنید: از یک پارچه تمیز و بدون پرز و یک ماده تمیز کننده مناسب برای پاک کردن هرگونه کثیفی، روغن یا زباله از سطح ریل استفاده کنید. این امر حرکت نرم و دقیق رمزگذار را تضمین می کند.
• رمزگذار را پاک کنید: همچنین خود انکودر را تمیز کنید تا از ایجاد هرگونه آلودگی در عملکرد آن جلوگیری شود.

2.3 آماده سازی سطح نصب

• سطح نصب را آماده کنید: اطمینان حاصل کنید که سطحی که ریل و انکودر در آن نصب می شود صاف، تمیز و عاری از هرگونه سوراخ یا بی نظمی باشد. برای بررسی صافی و صافی از یک راسته دقیق و یک ابزار تسطیح استفاده کنید.

3. نصب ریل خطی سنگین

نصب ریل خطی یک مرحله حیاتی است که زمینه را برای کل سیستم فراهم می کند.

3.1 علامت گذاری سوراخ های نصب

• ریل را تراز کنید: ریل خطی سنگین را روی سطح نصب قرار دهید و آن را با مسیر حرکت مورد نظر تراز کنید. از یک ابزار اندازه گیری برای اطمینان از تراز دقیق استفاده کنید.
• سوراخ ها را علامت گذاری کنید: پس از تراز شدن ریل، محل سوراخ های نصب را روی سطح علامت بزنید. از یک پانچ مرکزی برای ایجاد یک فرورفتگی کوچک در هر نقطه مشخص شده برای جلوگیری از لیز خوردن مته استفاده کنید.

3.2 حفاری سوراخ های نصب

• مته مناسب را انتخاب کنید: مته ای با قطر مناسب برای سوراخ های نصب انتخاب کنید. سوراخ ها را با دقت و به دنبال نقاط مشخص شده دریل کنید. در صورت امکان برای دقت بهتر از مته پرس استفاده کنید.
• سوراخ ها را دبر کنید: پس از سوراخ کردن، از ابزاری برای جدا کردن لبه های تیز یا سوراخ ها از سوراخ ها استفاده کنید. این کار از آسیب رسیدن به پیچ های نصب جلوگیری می کند و از اتصال ایمن اطمینان حاصل می کند.

3.3 نصب ریل

• پیچ های نصب را وارد کنید: پیچ های نصب را از طریق سوراخ های ریل و داخل سوراخ های حفر شده روی سطح نصب قرار دهید.
• پیچ ها را سفت کنید: از یک آچار گشتاور برای سفت کردن پیچ ها تا مقدار گشتاور توصیه شده استفاده کنید. سفت کردن یکنواخت پیچ ها برای جلوگیری از تاب برداشتن ریل بسیار مهم است.

4. نصب بلوک های بلبرینگ

بلوک های بلبرینگ باید به درستی نصب شوند تا حرکت صاف در طول ریل تضمین شود.

4.1 روانکاری

• روان کننده را اعمال کنید: قبل از نصب بلوک های بلبرینگ، یک لایه نازک روان کننده به سطح ریل بمالید. این باعث کاهش اصطکاک و افزایش طول عمر بلوک های بلبرینگ می شود.
• بلوک های بلبرینگ را روغن کاری کنید: همچنین بلبرینگ های داخلی بلوک های بلبرینگ را طبق توصیه سازنده روغن کاری کنید.

4.2 نصب بلوک های بلبرینگ

• بلوک های بلبرینگ را تراز کنید: بلوک های بلبرینگ را روی ریل قرار دهید و آنها را با سوراخ های نصب تراز کنید. مطمئن شوید که آنها به درستی جهت گیری می کنند.
• بلوک های بلبرینگ را ایمن کنید: از پیچ ها یا پیچ های ارائه شده برای محکم کردن بلوک های بلبرینگ روی سطح نصب یا قسمت متحرک استفاده کنید. آنها را با گشتاور مناسب سفت کنید.

5. نصب Linear Encoder

نصب رمزگذار خطی برای اطمینان از بازخورد موقعیت دقیق نیاز به توجه ویژه دارد.

5.1 انتخاب محل نصب

• مکان ایده آل را تعیین کنید: رمزگذار باید در مکانی نصب شود که به آن امکان اندازه گیری دقیق موقعیت بلوک بلبرینگ را بدهد. عواملی مانند دسترسی، محافظت در برابر آوار و همسویی با ریل را در نظر بگیرید.
• بررسی تراز: از ابزارهای تراز برای اطمینان از موازی بودن رمزگذار با ریل و عمود بر جهت حرکت استفاده کنید.

5.2 نصب رمزگذار

• براکت نصب رمزگذار را وصل کنید: براکت نصب انکودر را در محل مناسب روی ریل یا قاب دستگاه نصب کنید. مطمئن شوید که محکم بسته شده است.
• رمزگذار را نصب کنید: رمزگذار خطی را با استفاده از پیچ ها یا گیره های ارائه شده به براکت نصب وصل کنید. اطمینان حاصل کنید که بازی یا حرکت بیش از حد وجود ندارد.

5.3 اتصال کابل ها

• کابل ها را شناسایی کنید: کابل های برق، سیگنال و زمین رمزگذار را شناسایی کنید. برای اتصال صحیح کابل به مستندات رمزگذار مراجعه کنید.
• اتصالات را ایجاد کنید: کابل ها را با دقت وصل کنید و مطمئن شوید که اتصالات ایمن و عاری از هرگونه سیم شل شده باشند.

6. کالیبراسیون و آزمایش

پس از اتمام نصب، کالیبراسیون و آزمایش برای اطمینان از عملکرد صحیح سیستم ضروری است.

6.1 کالیبراسیون

• کالیبراسیون نقطه صفر: برای تنظیم دقیق نقطه صفر، روش کالیبراسیون رمزگذار را دنبال کنید. این برای اندازه گیری دقیق موقعیت بسیار مهم است.
• کالیبراسیون خطی: برخی از رمزگذارها ممکن است برای اصلاح هرگونه انحراف از یک رابطه خطی کامل بین موقعیت فیزیکی و مقدار اندازه‌گیری شده، به کالیبراسیون خطی نیاز داشته باشند.

6.2 تست

• سیستم را روشن کنید: منبع تغذیه انکودر و سیستم ریلی خطی را روشن کنید.
• انجام تست های حرکتی: بلوک یاتاقان را در امتداد ریل حرکت دهید و خروجی رمزگذار را نظارت کنید. هرگونه خطا یا ناسازگاری در خوانش موقعیت را بررسی کنید.
• دقت را بررسی کنید: از یک ابزار اندازه گیری دقیق برای تأیید صحت اندازه گیری موقعیت رمزگذار استفاده کنید. اگر خوانش ها خارج از محدوده قابل قبول هستند، تنظیمات لازم را انجام دهید.

7. عیب یابی

اگر در مراحل نصب یا تست با مشکلی مواجه شدید، در اینجا چند مشکل و راه حل رایج وجود دارد:

• خوانش موقعیت نادرست: این ممکن است به دلیل ناهماهنگی رمزگذار، شل شدن اتصالات یا قطعات آسیب دیده باشد. تراز را بررسی کنید، اتصالات را سفت کنید و قطعات آسیب دیده را تعویض کنید.
• رمزگذار کار نمی کند: مطمئن شوید که منبع تغذیه به درستی وصل شده است و انکودر ولتاژ مناسب را دریافت می کند. فیوزهای سوخته یا کابل های آسیب دیده را بررسی کنید.
• نویز یا لرزش بیش از حد: این ممکن است به دلیل نصب نامناسب ریل یا رمزگذار باشد. پیچ های نصب را بررسی کنید و مطمئن شوید که همه اجزا به طور ایمن بسته شده اند.

8. نتیجه گیری

نصب یک رمزگذار خطی روی ریل های خطی سنگین کاری پیچیده اما قابل دستیابی است اگر مراحل مناسب را دنبال کنید. به عنوان یک تامین کننده ریل خطی سنگین، ما طیف گسترده ای از محصولات را ارائه می دهیمراهنمای خطی بار بالا،بلبرینگ ریل خطی، وراهنمای خطی ماشین ابزار CNC، برای رفع نیازهای صنعتی شما.

اگر علاقه مند به خرید محصولات ریلی خطی سنگین ما هستید یا در فرآیند نصب به کمک بیشتری نیاز دارید، لطفاً برای بحث دقیق با ما تماس بگیرید. ما متعهد به ارائه محصولات با کیفیت بالا و پشتیبانی حرفه ای به مشتریان خود هستیم.

مراجع

• دستورالعمل های سازنده برای ریل های خطی سنگین و رمزگذارهای خطی
• کتاب های درسی اتوماسیون صنعتی سیستم های حرکت خطی
